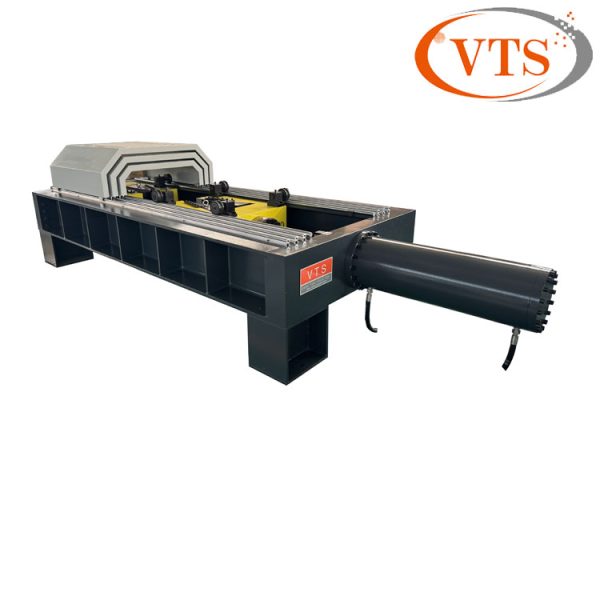

آلة اختبار شد الخشب

آلة اختبار شد الخشب

(نموذج: WLW-1000, 100قدرة طن, إلخ.)

(سعة الحمولة الأخرى: 200طن, 30طن, 50طن, 100طن, 150طن, الخ متاح)

1. مقدمة:

تستخدم آلة اختبار الشد الخشبية بشكل أساسي لاختبار قوة الشد للمواد, مثل الخشب, خشب, لوحات الأخشاب, إلخ. إنها تعتمد حزمة طاقة هيدروليكية دقيقة للتحميل, خلية تحميل عالية الدقة لقياس قوة الاختبار, التشفير الكهروضوئي لقياس الإزاحة, التحكم بالكمبيوتر, اختبار الحمل وكسر الحمل, يمكن إجراء مساحة الاختبار وسكتة المكبس وفقًا لمتطلبات العميل. تتم معايرة الجهاز وفقًا لـ Toiso13061 ، ASTM D143 ، ASTM E4 ,الخاص بك EN 16516 و ISO75001.

2.المواصفات الفنية الرئيسية:

2.1 الأعلى. قوة الاختبار: 1000 كيلو نيوتن (100طن);

2.2 دقة قوة الاختبار: أفضل من ± 1 ٪ من القيمة المشار إليها

2.3 طول الاختبار الفعال (لا تشمل ضربة مكبس): 600مم

2.4 الأعلى. تعطل المكبس: 600مم

2.5 سرعة الاختبار: 0-100مم/دقيقة

2.6 طريقة المشبك: التقسيم الهيدروليكي

2.7 تحصيل الفكين: 400مم × 350 مم (طول × العرض)

2.8 فكي التثبيط المفتوح: 30-65مم

2.9 مزود الطاقة: 3 مرحلة, 5 الأسلاك, 380الخامس ± 10٪, 50هرتز

3.بيئة العمل

3.1 درجة حرارة: درجة حرارة الغرفة 10 ℃ -40 ℃,

3.2 الرطوبة النسبية نسخ 90 ٪

3.3 تقلب الجهد: ≤10 ٪ من الجهد المقنن

3.4 البيئة المحيطة: لا اهتزاز شرسة, لا وسيلة تآكل, لا يوجد مجال مغناطيسي عالي الكثافة.

3.5 التثبيت الأفقي: المستوى 0.2/1000, على قاعدة مستقرة.

4.بناء, وظيفة, سمات

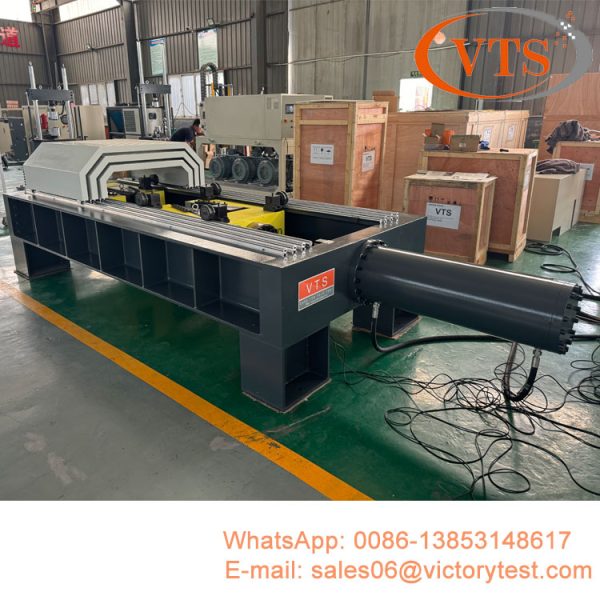

تتكون آلة الاختبار هذه من الحاسبات المركزية الأفقية, حزمة الطاقة الهيدروليكية, خزانة التحكم الكهربائية ونظام التحكم في الكمبيوتر. انظر التالي الرسم:

4.1الحاسبات المركزية

بناء:

يتبنى أسطوانة الزيت من نوع السحب, تراجع قضيب المكبس عند إجراء اختبار الشد.

قياس الحمل:

يتم تثبيت خلية تحميل عالية الدقة في الحزمة الأمامية لآلة الاختبار.

قياس النزوح:

يتم تثبيت تشفير كهروضوئي على جانب أسطوانة الزيت, الذي يستخدم لقياس السكتة الدماغية ويمكن استخدامه أيضًا لقياس التشوه.

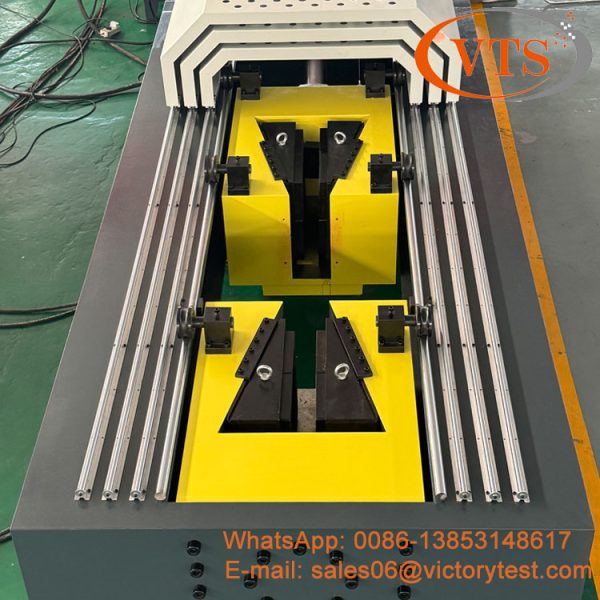

طريقة المشبك:

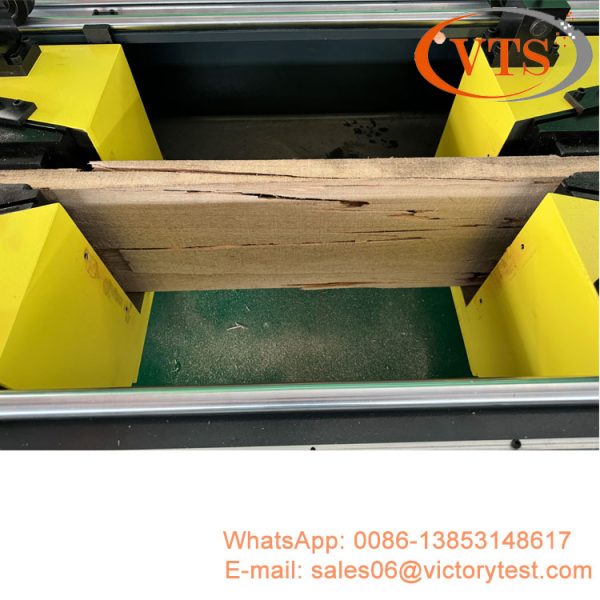

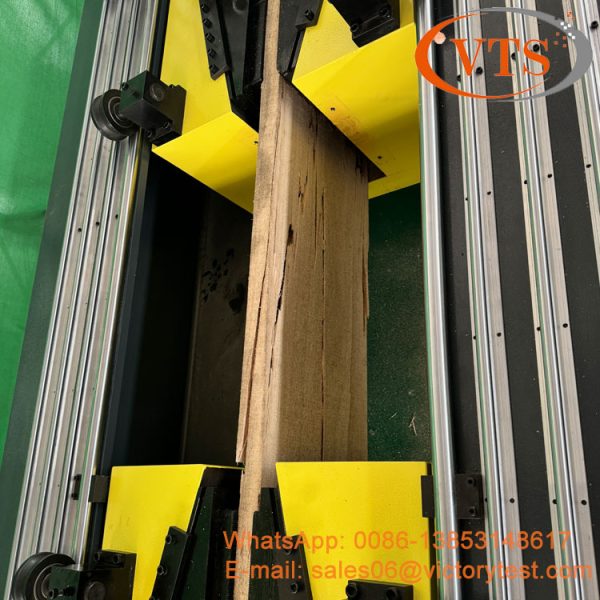

التثبيت الهيدروليكي لاختبار سحب خشب الخشب.

قفص السلامة:

إنه يربح مع قفص السلامة العاملة, الذي يستخدم لتغطية منطقة الاختبار بأكملها. يمكن أن تحمي سلامة المشغل.

4.2الهيدروليكية صحزمة ower

هذا الجزء هو حزمة الطاقة في آلة الاختبار هذه, التي تتكون من مضخة هيدروليكية, صمام المؤازرة, electromagnet عكس صمام, صمام ضبط الضغط, أسطوانة النفط والمكونات الأخرى.

مبدأ العمل:

المحرك يدفع مضخة التروس, ثم يأتي الزيت إلى أسطوانة الزيت بعد الركض من خلال صمام في اتجاه واحد, مرشح زيت عالي الضغط وصمام المؤازرة. ستقوم خلية التحميل عالية الدقة بنقل إشارة الحمل إلى إشارة كهربائية وإرسالها إلى الكمبيوتر. سيتعامل الكمبيوتر مع اكتساب التاريخ وعرضه في الحمل على الشاشة. في أثناء, سيرسل الكمبيوتر إشارة التحكم إلى صمام المؤازرة. يتحكم في حجم الفم المفتوح واتجاه صمام المؤازرة, وبالتالي للتحكم في التدفق الذي يعمل في اسطوانة الزيت.

مكونات عالية الجودة:

يتبنى علامات تجارية شهيرة صمام ومضخة التروس وغيرها من المكونات الهيدروليكية عالية الجودة.

نظام التبريد:

تم تجهيز حزمة الطاقة بنظام التبريد لتبريد درجة حرارة الزيت. إنه نظام تبريد ذكي, عندما تكون درجة حرارة الزيت أعلى من قيمة الإعداد المسبق, سوف يعمل السيارات. عندما تكون أقل من قيمة الإعداد المسبق, سوف يتوقف عن العمل التلقائي.

4.3وظيفة نظام التحكم في الكمبيوتر والكهرباء وميزة

3. 1. الذي - التيأنظام الاستحواذ والعمليات

يمكن للبرنامج القائم على نظام Windows إجراء حساب تلقائي لنتائج الاختبار, أي. قوة الشد, النزوح, إلخ.

يمكن أن يدرك تحميل السرعة الثابت, تحميل التحميل, تفريغ سرعة ثابتة, التي يمكن تسميتها إجمالي ثلاثة التحكم في الحلقة المغلقة.

يمكن لبرنامج الكمبيوتر الشخصي تلقائيًا تخزين بيانات اختبار البيانات في قاعدة بيانات الوصول, يمكن فتح سجلات التاريخ في أي وقت ومراجعتها, مطبوعة, إلخ. ويشمل معلومات العينة, بيانات الاختبار, واختبار الرسوم البيانية. تتضمن الرسوم البيانية تحميل مقابل الوقت, تحميل مقابل الإزاحة, إلخ.

1. حاسوب

يتبنى كمبيوتر Dell, واجهة اللغة الإنجليزية وبرنامج اختبار اللغة الإنجليزية. لوحة المفاتيح, حماية الماوس والزيادة. النوافذ 10 تم تثبيت برنامج النظام والاختبار. من السهل التشغيل, الكمبيوتر الحقيقي في الوقت الحقيقي يعرض أنواعًا مختلفة من منحنيات الاختبار: قوة- وقت, قوة- النزوح, قوة- تشوه, ضغط- أَضْنَى, إلخ. ستقوم طابعة HP بطباعة نتائج الاختبار.

1. تخزين البيانات:

يتم تخزين بيانات الاختبار في تنسيق الوصول إلى MDB, يتم تخزين جميع بيانات الاختبار تلقائيًا في الكمبيوتر الشخصي في قاعدة بيانات الوصول. يمكن إعادة عرض سجلات التاريخ وطباعتها.

1. مربع التحكم في اليد

يتم تقديم مربع التحكم في اليد لنقل الأسطوانة ذهابًا وإيابًا من أجل إعداد وأجر الاختبار. كما أن لديها زر إيقاف الطوارئ عليه.

1. واجهة برامج اختبار اللغة الإنجليزية:
   برنامج اختبار: اختبار التحميل إثبات (تمسك بحمل مسبق وابقيه في وقت محدد مسبقًا)
