Descripción

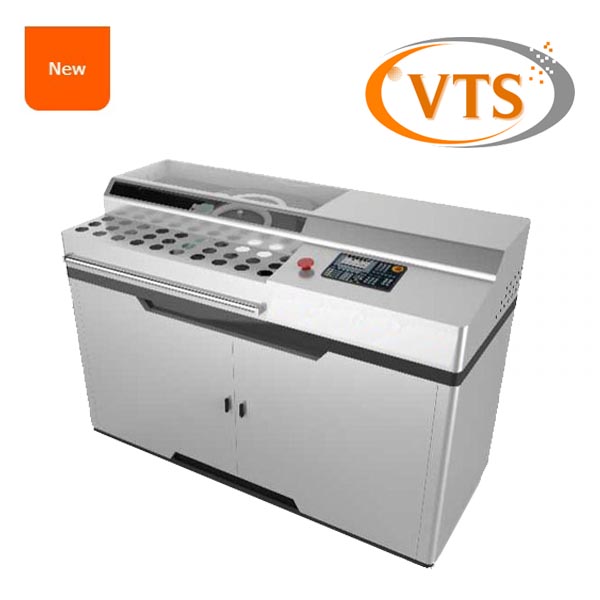

Máquina de prueba de doblado inverso y doblado de barras de acero GW-50H
(tipo horizontal, Carga y descarga con servocontrol hidráulico.)
Solicitud & Características:

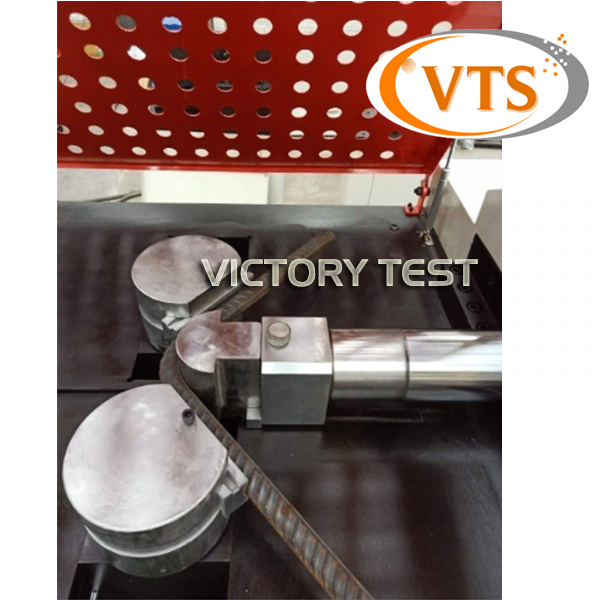

Esta máquina de prueba de flexión y flexión inversa de barras de acero ha sido diseñada recientemente por nuestra empresa., Adopta una estructura horizontal., Tiene características de apariencia artística y estructura compacta., intervalo de prueba de ajuste automático, carga y descarga automática, Operación fácil, alta eficiencia de trabajo. Es una máquina de prueba de flexión ideal para realizar 180 flexión de grado, 90 flexión de grado y 20 Prueba de flexión inversa en grados de una barra de acero deformada.. control de pantalla táctil, El cliente solo puede necesitar seleccionar el diámetro de la barra de prueba.. La máquina de prueba ajustará automáticamente el intervalo de prueba.. Carga y descarga con servocontrol.
Estándares de prueba
Puede cumplir con estándares de prueba como ISO 15630-1,2,3, ASTM A615/A615M, licenciatura 4449, BS EN 10025.
Especificaciones técnicas principales:
| Modelo | GW-50H |
| Rango de diámetro de la barra de acero doblada. | Φ6-φ50mm |
| Ángulo de curvatura hacia adelante de acero. | 0°-180° (Φ12-Φ36mm) 0°- 90° (Φ6-Φ50mm) |
| Ángulo de curvatura hacia atrás del acero. | 0°-20° (Φ6-Φ50mm) |
| Capacidad de carga máxima | 300kN |
| Trazo de pistón máximo | 500milímetro |
| Presión máxima del sistema hidráulico | 31.5 MPa |
| Rango de diámetro del mandril | F18- Φ450mm (hecho a medida) |
| Ajuste motorizado del tramo de prueba entre dos rodillos de soporte. | 30 -500milímetro (Una llave ajustada para barras de diferentes diámetros.) |
| Medidor de control de pantalla táctil grande | Mantener registros de prueba automáticamente |
| Ángulo de flexión de visualización en tiempo real | Codificador japonés de alta precisión |
| Especificación del diámetro del mandril | D= 3 ~9 días |
| Potencia total del servomotor digital | 1.5kilovatios (La tasa de carga se puede controlar.) |
| Fuente de alimentación del motor | 3-fase, 380V, 50Hz/60Hz |
| Dimensiones de la máquina anfitriona (Largo*Ancho*Alto) | 1520×1050×1040mm |
| Peso de la máquina anfitriona | 1800kg |
