Macchina di prova a trazione a vite del bullone del bullone del dispositivo di fissaggio
Macchina di prova a trazione a vite del bullone del bullone del dispositivo di fissaggio
Testing Standard: Testing of Bolts, Screws and Studs to DIN EN ISO 898-1, ASTM F606-1, LA TUA ENISO 3506-1
Fastener Holders M6-M42
300kN, 600kN 1000kN 2000kN

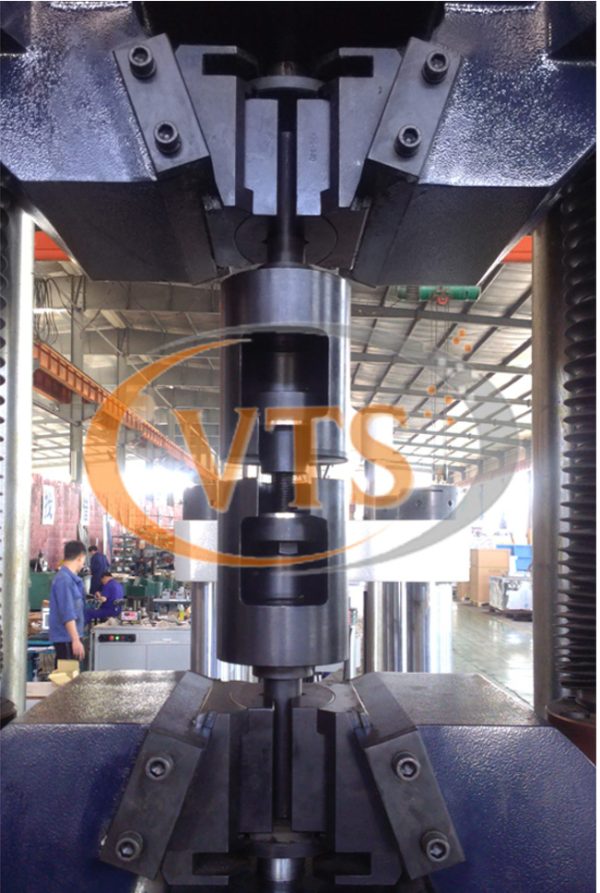

Proof load test on threaded fasteners ISO 898-1.
- Descrizione
- Inchiesta
Descrizione
Macchina di prova a trazione a vite del bullone del bullone del dispositivo di fissaggio
(LA TUA ENISO 898-1, ASTM F606-1, LA TUA ENISO 3506-1)
1. introduzione

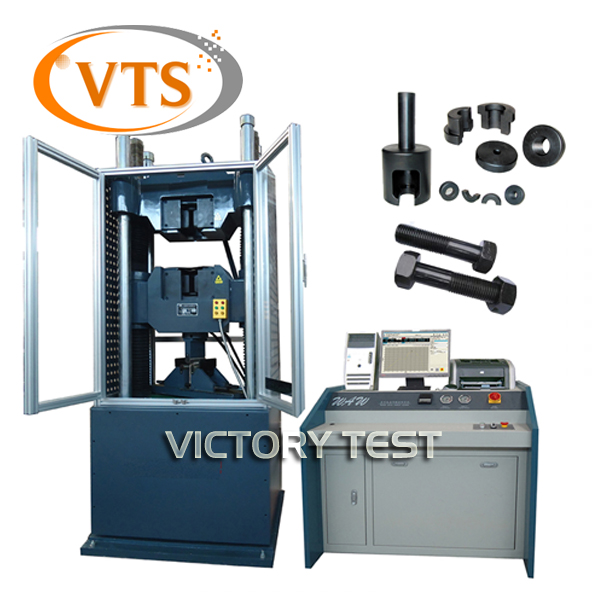

This WAW serries fastener bolt nut screw tensile testing machine is widely used for tensile test for fastener bolt nut screw.
Adotta 4 colonne con cromo placcato e 2 viti leader, elevata rigidità, più stabile.Morse di trazione idrauliche azionate da pulsante, facile da usare.
È di tipo servoidraulico controllato da computer, il pistone si solleva e la cella di carico ad alta precisione misura direttamente la forza di prova, encoder per la misurazione dello spostamento ed estensimetro elettrico per la misurazione dell’estensione del provino. La macchina è calibrata secondo ISO 75001 e ASTM E4.
It can conform to testing standard such as DIN EN ISO 898-1, ASTM F606-1, LA TUA ENISO 3506-1 ecc.
2. Principali parametri tecnici
| Modello dei parametri | WAW-300E | WAW-600E | WAW-1000E | WAW-2000E |
| Massimo. forza di prova (kN) | 300 | 600 | 1000 | 2000 |
| Precisione | ±0,5% del valore di lettura | |||
| Gamma di diametri del provino rotondo (mm) | φ10-φ32 | φ10-φ40 | φ13-φ60 | φ15-φ70 |
| Intervallo di spessore del provino piatto (mm) | 0-25 | 0-30 | 0-40 | 10-70 |
| Intervallo di larghezza del campione piatto (mm) | 75 | 90 | 100 | 120 |
| Spazio di tensione (mm) | 600 | 740 | 800 | 950 |
| Spazio di compressione (mm) | 530 | 650 | 670 | 750 |
| Distanza tra le colonne (mm) | 465 | 485 | 515 | 700 |
| Dimensioni delle piastre di compressione superiori e inferiori (mm) | f120 | f160 | 200× 200 | f240 |
| Distanza di piegatura tramite rullo di passaggio (mm) | 30-400 | 30-430 | 30-380 | 50-430 |
| Massimo. corsa del pistone (mm) | 200 | 200 | 250 | 250 |
| Alimentazione elettrica | 380V±10%, 50Hz, trifase | |||
| Ambiente di lavoro | 10-40℃, Umidità relativa ≤ 80% | |||
| Dimensione della macchina host (mm) | 740×620×2058 | 790×690×2330 | 880×760×2660 | 1120×850×3270 |
| Dimensioni del quadro elettrico (mm) | 1150×870×650 | |||
| Peso (kg) | 1800 | 2500 | 3500 | 5000 |
