Pressão hidrostática de tubo e testador de ruptura

Pressão hidrostática de tubo e testador de ruptura

1.Introdução

A máquina de teste de pressão hidrostática de tubos é um dispositivo especialmente projetado para testar a capacidade de carga e o desempenho de vedação do HDPE, PVC, Educação Física, PPR, ABS e outros tubos de plástico sob pressão hidrostática. É amplamente utilizado na conservação da água, petróleo, indústria química, construção e outros campos, e é essencial para garantir a qualidade e segurança das tubulações. A seguir está uma introdução detalhada ao princípio de funcionamento e aos padrões de teste internacionais da máquina de teste hidrostático de tubos.

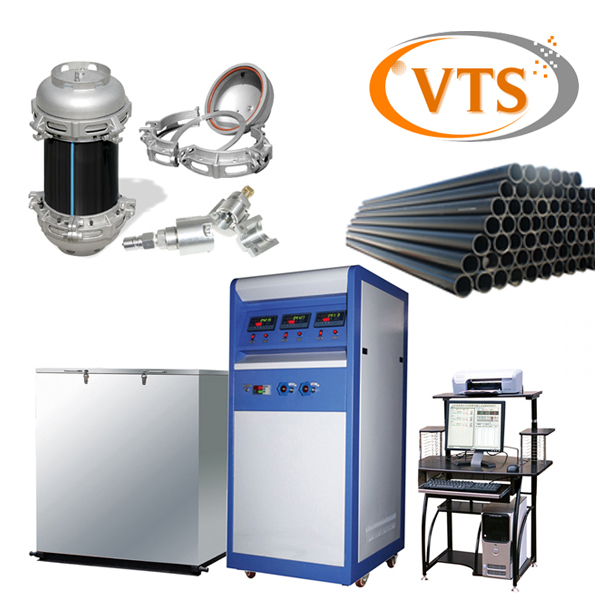

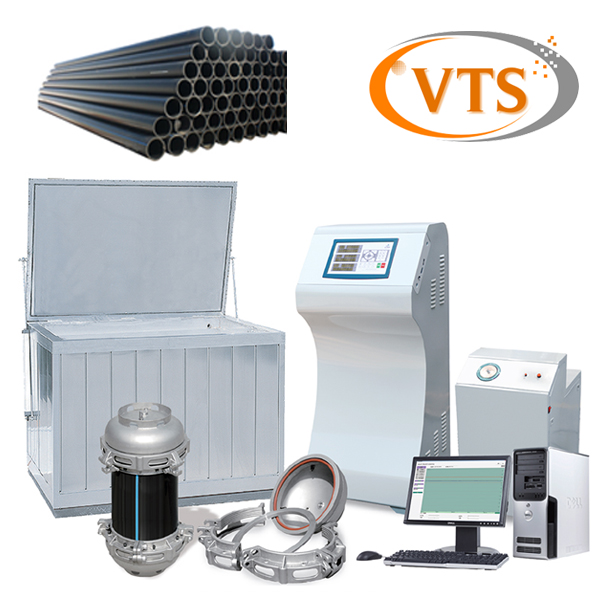

Máquina de teste de pressão hidrostática de tubos

Princípio de funcionamento

O princípio de funcionamento da Máquina de teste de pressão hidrostática de tubos é principalmente aplicar pressão crescente gradualmente ao tubo por meio de teste de pressão hidrostática para detectar sua capacidade de suportar pressão e defeitos potenciais. As etapas específicas incluem:

1. Preparação: Limpe o acessório e a superfície do tubo, coloque o tubo a ser testado no centro do acessório e prenda-o, e verifique se a bomba hidráulica e o sistema de controle estão normais.

2. Inicie o equipamento: Ligue a bomba hidráulica para fazer com que o cilindro hidráulico aplique lentamente pressão interna ao tubo. Quando a pressão interna atinge o valor predefinido, o sensor de pressão transmite o valor da pressão interna ao sistema de controle.

3. Ajuste a pressão interna: Ajuste os parâmetros no sistema de controle conforme necessário, como o aumento da pressão interna e a velocidade de queda, tempo de retenção de pressão, etc..

4. Monitore a pressão interna: Monitore o valor da pressão interna do tubo em tempo real através do sistema de controle para garantir que o valor da pressão interna esteja estável e não exceda a faixa de resistência à pressão do tubo.

5. Registrar dados: Quando o tubo está danificado, o sensor de pressão transmitirá o valor da pressão de dano ao sistema de controle, registrar o valor da pressão de dano, bem como a espessura da parede, diâmetro do tubo, posição de dano e outros parâmetros do tubo.
6. Pare o equipamento: Quando o teste for concluído, pare a bomba hidráulica e o sistema de controle, e desligue a energia do equipamento.

padrões de teste de máquina de teste de pressão hidrostática de tubos: ISO1167, ASTM D1598, ASTM D1599, ASTM D1784,ASTM D2466,ASTM F442, ASTM D2672,ASTM D2837,ASTM D2992,ASTM D2517,ASTM D2241,ASTM D3139,ASTM D3212,ASTM D1599,ASTM D2846,ASTM D2846M,NTC382.

2. Principais parâmetros técnicos(Máquina de teste de pressão hidrostática de tubos)

2.1 Faixa de pressão: 0.2MPa-60MPa, outra unidade de pressão está disponível como Bar, PSI

2.2. Resolução de testes de pressão: 0.001MPa, 1PSI, 0.01Bar

2.3. Precisão do controle de pressão: -1% ~ +2%

2.4. Tubo de teste: f16 – φ1600 mm,1/8Polegada-64 Polegadas

2.5. Estação de teste: 3 estações (fornecimento padrão) ou até mais

2.6. Intervalo de tempo: 0 – 10000h, tempo positivo ou contagem regressiva, gradiente de tempo de ajuste mínimo 1 min.

2.7. Fonte de alimentação da máquina host: 1- Estágio, 220V±10%, 50hertz, 0.5kW

2.8 Fonte de alimentação da estação de pressão: 3-Estágio, 380V±10%, 50hertz, 5kW

3. Características

A máquina de teste de pressão hidrostática de tubos é uma máquina multifuncional que pode testar a pressão hidrostática de longo prazo de dutos, realizar testes de ruptura de tubo, e determinar a estabilidade térmica de tubos termoplásticos. Possui vários modos de controle, como correr, parar, vazamento, aviso de sobrepressão, e identificação de ruptura, para que os operadores possam deixar o local de teste durante o teste. Quando a amostra vaza ou rompe, ele irá alarmar automaticamente e fechar automaticamente o circuito, enquanto outros testes de circuito continuarão normalmente até que o teste seja concluído.
