Pendulum Impact Tester
Pendulum Impact Testing Machine
Charpy test standard, ASTM E23, ISO148
Modul de control: controlat de calculator + digital control meter
Display mode: calculator + touch screen meter + dial
Energia de impact: 300J, 450J, 600J, 750J
Model: JBW-300C, JBW-450C, JBW-600C, JBW-750C
- Descriere
- Anchetă
Descriere
Pendulum Impact Tester
JBW-C Series Computer Control Charpy Impact Testing Machine
(Controlul computerului, 300J, 450J, 600J, 750J, EU Standard fully enclosed safety cover)
Aplicație & Caracteristici:

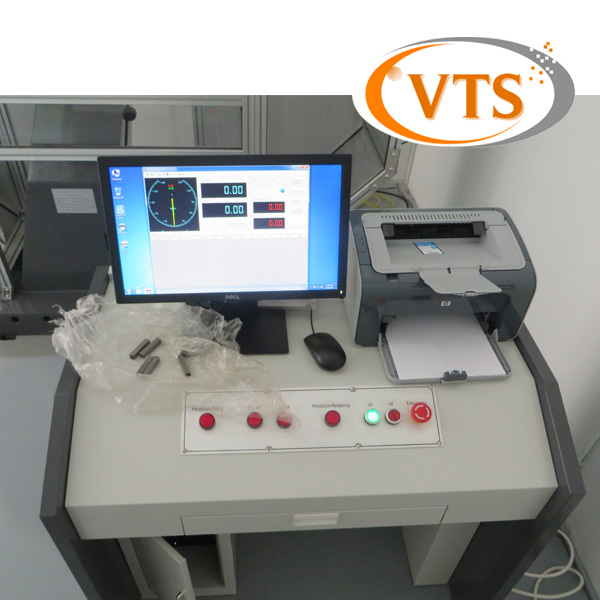

JBW-C series Computer Control Pendulum Impact Testing Machine are newly designed full protect cover to protect the operator’s safety, it is mainly used to determine the anti-impact capability of metal materials under dynamic load. Efectuați funcțiile de curățare zero și întoarcere automată, captarea valorii energiei de impact pierdute și a ciclului pendulului prin configurarea cu program de calculator, iar rezultatele pot fi monitorizate, stocate și tipărite. It supports both computer control and touch screen LCD control.
Standarde:
ASTM E23, ISO148-2006 și GB/T3038-2002, GB/229-2007.
Specificatii tehnice principale:
| Specificații | JBW-300C | JBW-450C | JBW-600C | JBW-750C |
| Max. impact energy (J) | 300 | 450 | 600 | 750 |
| Effective use of scope | 20% -80% F.S | |||
| Pendulum weight (N) | 214.3594 | 321.5391 | 428.7188 | 535.8985 |
| Moment of pendulum (N.m) | 160.7696 | 241.1543 | 321.5391 | 401.9239 |
| Viteza impactului (Domnișoară) | 5.24 | |||
| Unghi ridicat | 150º | |||
| Interval standard (mm) | 40 | |||
| Distanța dintre centrul de rotație al pendulului și centrul specimenului (mm) | 750 | |||
| Unghi rotund al fălcilor (mm) | R1-1,5 | |||
| Unghi rotund al muchiei de lovire (mm) | R2-2.5 or R8 | |||
| Dimensiunea specimenului (mm) | 10x10x55, 10×7.5×55, 10x5x55, 10×2.5×55 | |||
| Angle measuring method | Photoelectric encoder | |||
| Accuracy of angle measuring | 0.06º | |||
| Digital display angle resolution | 0.015º | |||
| Digital display reading resolution (J) | 0.12 | |||

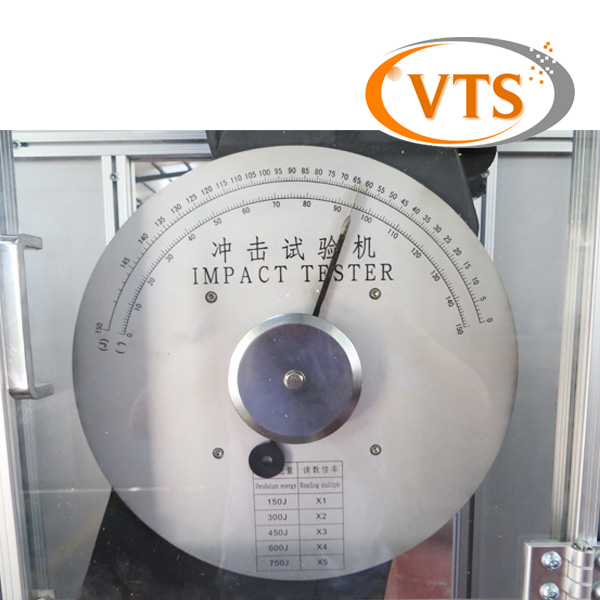

| Impact energy display method | Dial, LCD and computer | |||
| Dial minimum resolution | ≥0.5J | ≥0.75J | ≥1J | ≥1.25J |
| Dimensiunea mașinii gazdă (mm) | 2220 x 900 x 2220 (install protect cover) | |||
| Dimension of electric cabinet (mm) | 960 x620 x830 | |||
| N.W of host machine (kg) | 1500 | |||
| N.W of electric cabinet (kg) | 100 | |||
| Alimentare electrică | 3- ph, 380V, 50Hz | |||
| Power of electric motor (kW) | 1.5 | |||
| Mediu de lucru | Non-vibration, non-dusting, room temperature 15-25℃, humidity <70% | |||
Optional machines for Charpy Impact Test:
1. Mașină de broșat crestătură
2. Camera de temperatură scăzută
3. Projector
Pentru informatii mai detaliate, vă rugăm să nu ezitați să ne contactați: sales@VictoryTest.com
