แอล 651 เครื่องทดสอบแรงกระแทกน้ำหนักตกของท่อพลาสติก
- คำอธิบาย
- สอบถาม
คำอธิบาย
แอล 651 เครื่องทดสอบแรงกระแทกน้ำหนักตกของท่อพลาสติก
(UL651, มาตรฐาน ASTM D2444, สูงสุด. ความสูงของแรงกระแทก 4000มม, adjustable test height, anti-second impact)
ฟังก์ชั่นหลัก

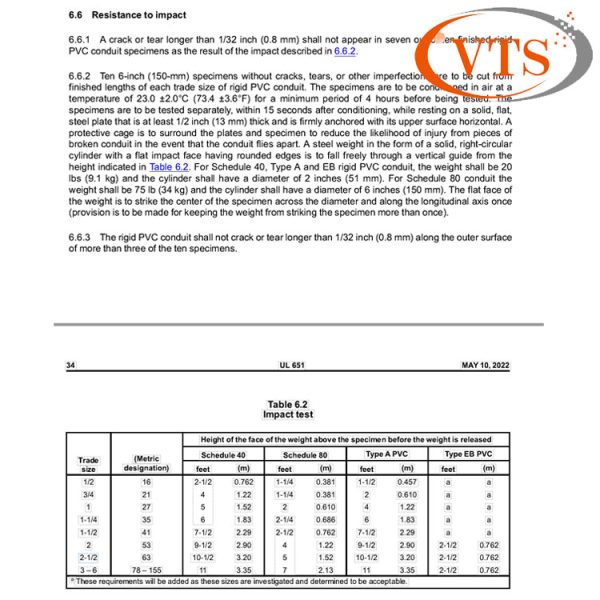

แอล 651 Plastic Pipe Drop Weight Impact Tester is a combined test machine that newly designed, which can be used for impact test of UL651 Schedule 40, 80, Type EB and A Rigid PVC Conduit and Fittings and ASTM D2444 Thermoplastic Pipe and Fittings.
หลักการทำงาน
แอล 651 Plastic Pipe Drop Weight Impact Tester is a free fall dropping impact tester.

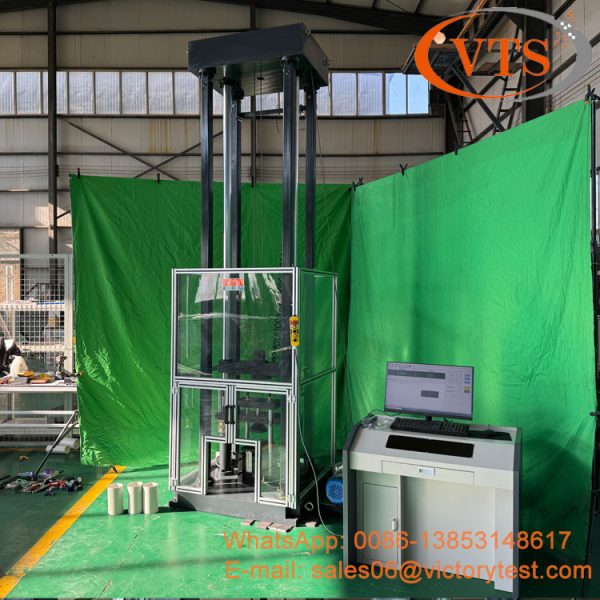

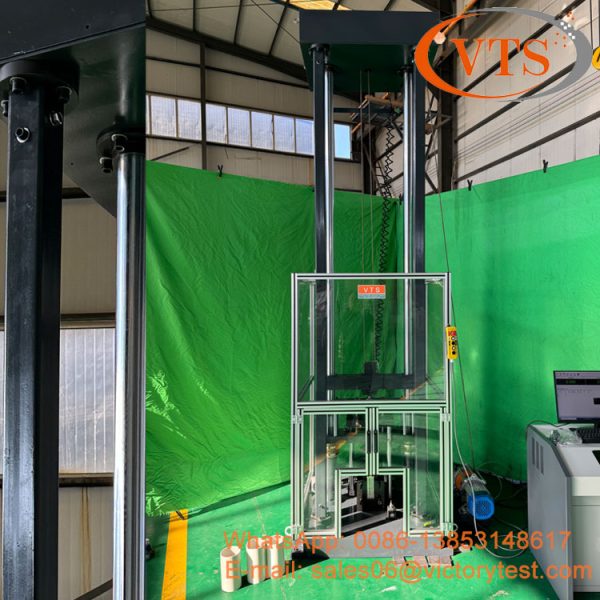

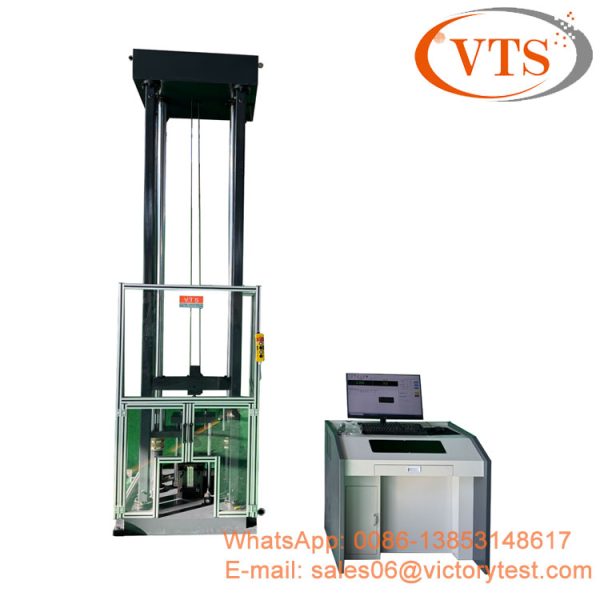

ม.ล. นี้ 651 Plastic Pipe Drop Weight Impact Tester is composed of guide rail, base, anvil, hammer and lifting mechanism.
The guide rail of the testing machine is perpendicular to the base, and the base has sufficient rigidity.
The guide rails are kept parallel to guide the hammer to fall freely. The beam is moved up and down through the anchor chain to realize the up and down movement of the hammer body.
ติดตั้งไปป์หรือโปรไฟล์ที่จะทดสอบบนโต๊ะทำงาน, adjust the height of the sample; เลือกหัวค้อนและน้ำหนักตามข้อกำหนดของมาตรฐานการทดสอบ, and combine the impact hammer; แขวนค้อน; เริ่มการทดสอบ, ค้อนจะหลุดออกจากความสูงที่ตั้งไว้และกระแทกกับตัวอย่างอย่างอิสระ.
The microcomputer-controlled impact energy preset system, by presetting the hammer mass and test energy, the testing machine automatically raises the hammer to the required height. ในเวลาเดียวกัน, the monitoring of safety protection devices can be realized.
The electric lifting mechanism is at the bottom right of the frame, which reduces the height of the whole machine, enhances the stability, and is convenient for maintenance.
สังเกตการแตกของท่อหรือโปรไฟล์, ค่าหนึ่งหรือน้อยกว่านั้นบ่งชี้ว่าความต้านทานแรงกระแทกของท่อหรือโปรไฟล์เป็นไปตามมาตรฐาน, และมากกว่าหนึ่งข้อบ่งชี้ถึงความต้านทานการกระแทกไม่เป็นไปตามมาตรฐาน.
แอล 651 Plastic Pipe Drop Weight Impact Tester offers an apparatus to prevent 2nd strike during testing.
ข้อกำหนดทางเทคนิคหลัก
| Specifications Standard | UL651 | |
| Sample length | 6 นิ้ว (152.4มม) | |
| Test temperature | 23℃±2℃ | |
| Duration time | 4 hours | |
| ขนาดตัวอย่าง | 16มม- 152.4มม | |
| Anvil size | 13mm steel plate | |
| Hammer size | Φ50.8mm | Φ152.4มม |
| Hammer weight | 9.1กิโลกรัม | 34กิโลกรัม |
| Impact height | 100mm – 4000mm | 100มม- 2130มม |
| พลังงานกระแทก | 8.9เจ – 298.7เจ | 33.3J – 709.7J |
| มาตรฐาน รายการ | มาตรฐาน ASTM D2444
|
| พลังงานกระแทกสูงสุด (เจ) | 400 |
| ความสูงกระแทกสูงสุด (มม) | 50-3000 |
| น้ำหนักค้อน (กิโลกรัม): | 2.7, 5.4, 9.1, 13.6, |
| จมูกของกองหน้า (มม) | ทับ เอ, บี และ ซี SPH.R12.7มม, SPH.R50.8มม, SPH.R6.3มม |
| เส้นผ่านศูนย์กลางของชิ้นงานท่อ (มม) | φ16~φ4000 (สำหรับท่อขนาดใหญ่กว่า 500 มม, ลอกชิ้นงานแบนที่มีขนาด 200×200 มม.) |
Strikers

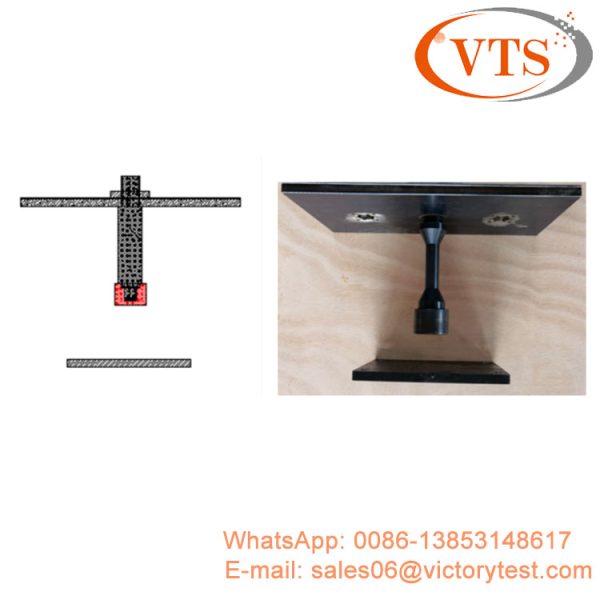

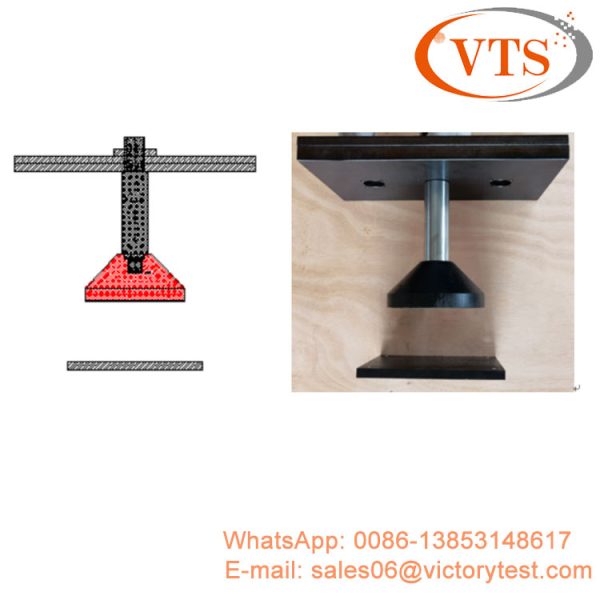

UL651 have Φ50.8mm and Φ152.4mm two impact hammers.
The ASTM D2444 have Tup A, B and C type strikers.
ทับ เอ, B, ค
